| | Электрические характеристики
| Модель |
VW0-VHF-SM |
VW0-VHF-SF
|
| Рабочий диапазон частот, МГц |
141-172 |
141-172
|
| Усиление, dBi |
2 |
2
|
| КСВ не хуже |
3 |
3
|
| Поляризация |
вертикальная
|
| Импеданс, Ом |
50 |
50
|
| Максимальная подводимая мощность, Вт |
50 |
50
|
| Сектор излучения в вертикальной плоскости по ур. 3dB |
780 |
780
|
| Грозозащита |
нет |
нет
|
| Настройка |
Не требуется
|
|
|
Механические характеристики
| Модель |
VW0-VHF-SM |
VW0-VHF-SF
|
| Вес, кг |
0,2 |
0,2
|
| Высота в сборе |
см.рисунок
|
| Материал антенны |
Полиэтилен,медь |
Полиэтилен,медь
|
| Разъем |
SMA-папа |
SMA-мама
|
| |

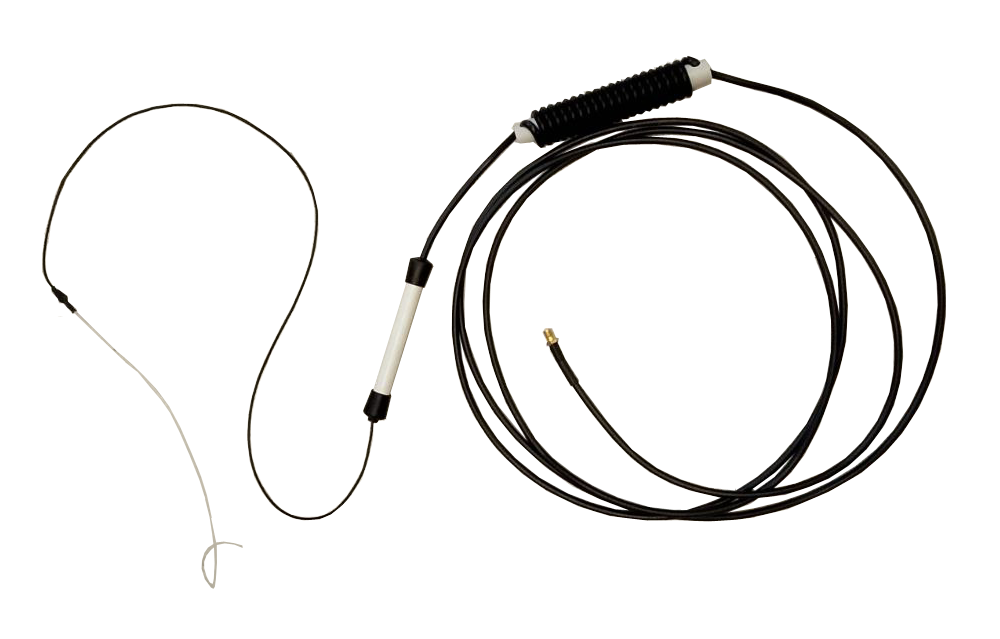

Данная антенна предназначена для работы в комплекте с портативными или мобильными радиостанциями диапазона 144-174 МГц МГц в полевых условиях в базовых лагерях или на стоянках для увеличения дальности радиосвязи.

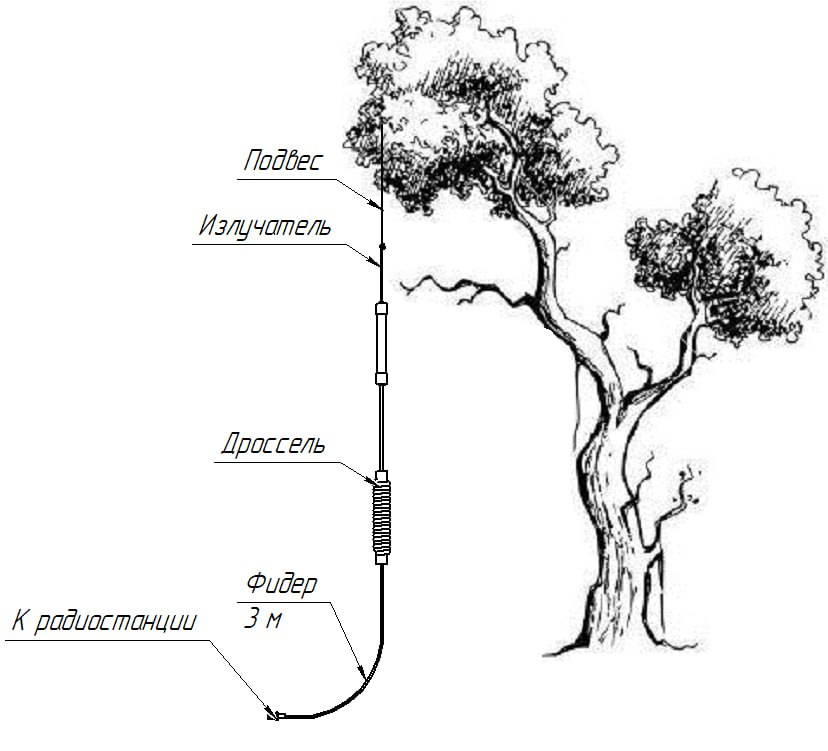

Она представляет собой полуволновый, питаемый с конца диполь с дополнительным отсекающим дросселем для стабилизации диаграммы направленности.
Длинный фидер позволяет поднимать антенну на большую действующую высоту, а также вносить радиостанцию в помещение. Подключение к радиостанции зависит от типа применяемого разъёма.

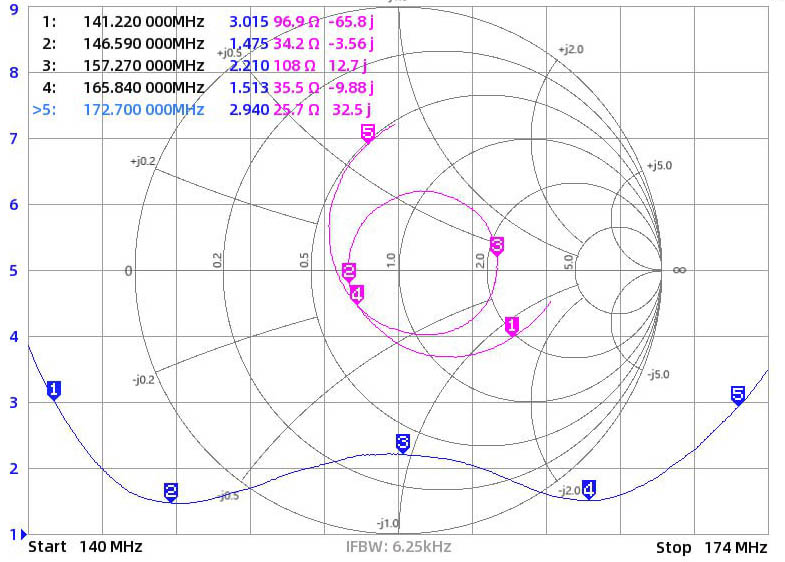

Типовой график КСВ антенны VW0-VHF

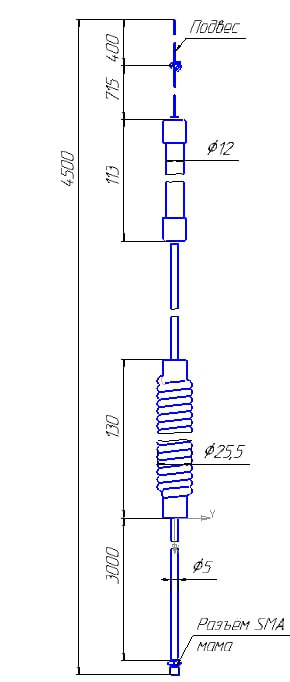

Размеры антенны VW0-VHF
|
|
Информация, представленная на этой странице не является официальной офертой.
Для уточнения актуальных параметров свяжитесь с отделом продаж перед оформлением заказа.
|
