 | Электрические характеристики
| Модель |
A0 VHF(L) |
A0 VHF
|
| Рабочий диапазон частот, МГц |
139-152 |
147-174
|
| Усиление, dBi |
2,15
|
| КСВ не хуже |
1.5 |
2
|
| Поляризация |
вертикальная
|
| Импеданс, Ом |
50
|
| Максимальная подводимая мощность, Вт |
500
|
| Сектор излучения в вертикальной плоскости по ур. 3dB |
700
|
| Грозозащита |
короткозамкнута по пост.току
|
Механические характеристики
| Модель |
A0 VHF(L) |
A0 VHF
|
| Вес без креп.узлов, кг |
0.97 |
0,82
|
| Длина, мм |
1480 |
1400
|
| Диаметр чехла, мм |
30
|
| Материал чехла |
серый стеклопластик
|
| Материал излучателя |
алюминий, медь
|
| Диаметр крепежного стакана, мм |
35
|
| Диаметр мачты, мм |
35-70 (крепеж СРК-70)
|
| Разъем |
N-мама
|
| Диапазон рабочих температур, 0C |
от -50 до +50
|
| Габариты упаковки, мм |
70х100х1460
|
| Вес упаковки, кг |
1,36
|
| |
Новая антенна A0 VHF характеризуется согласованием в широкой полосе частот, круговой диаграммой направленности в горизонтальной плоскости и небольшим усилением.
Это универсальный, экономичный вариант не требующей настройки. Антенна предназначена для любых систем связи диапазона 147-174 МГц (по КСВ 2).
Модификация антенны A0 VHF с буквой (L) предназначена для любых систем связи диапазона 139-152 МГц (по КСВ 1,5).
Типовой график КСВ антенны A0 VHF
|
Диаграмма направленности антенны в Е-плоскости
|

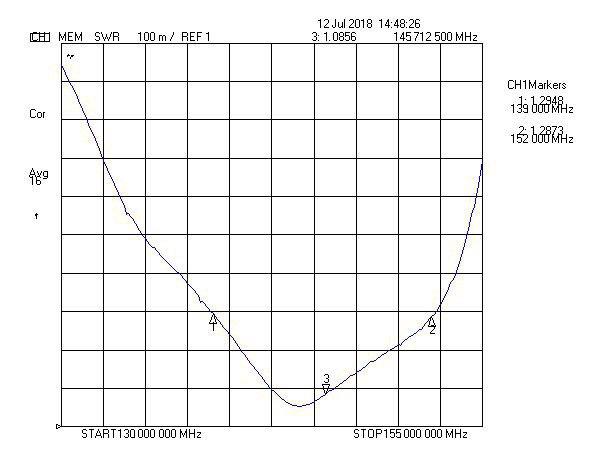

Типовой график КСВ антенны A0 VHF(L)
|
|
|
Информация, представленная на этой странице не является официальной офертой.
Для уточнения актуальных параметров свяжитесь с отделом продаж перед оформлением заказа.
|
