 | Электрические характеристики
| Модель |
A-135-150
|
| Рабочий диапазон частот, МГц |
135-150
|
| Рабочая полоса частот, МГц |
15
|
| Усиление, dBi |
2
|
| КСВ, не хуже |
1,5
|
| Поляризация |
круговая
|
Допустимая мощность, Вт
|
500
|
| Сектор излучения в горизонтальной плоскости |
3600
|
| Сектор излучения в вертикальной плоскости (-3 dB) |
2200
|
| Входное сопротивление, Ом |
50
|
| Настройка |
не требуется
|
Механические характеристики
| Модель |
A-135-150
|
| Габариты (ДхШхВ), мм |
1110х1110х1637
|
| Масса антенны без/с крепежными узлами, кг |
6,8 / 9,5
|
| Материал излучателей |
алюминий
|
| Допустимая скорость ветра, м/с |
40
|
| Крепление на мачту диметром, мм |
50-110 (СР-110)
|
| Разъем |
N-мама
|
| |
Антенна A-135-150 характеризуется круговой поляризацией, согласованием в широкой полосе частот, круговой диаграммой направленности в горизонтальной плоскости и небольшим усилением.
Антенна не требует дополнительной настройки и предназначена для работы в системах связи диапазона 135-150 МГц.
Конструкция антенны-неразборная, это надо учитывать при транспортировке.

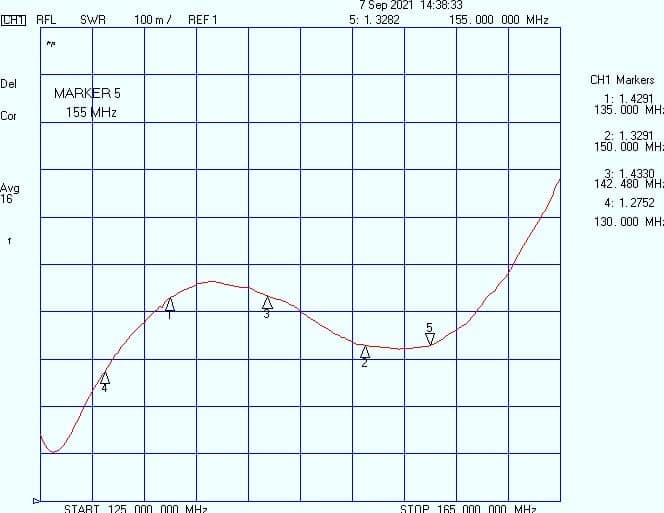

Типовой график КСВ антенны A-135-150

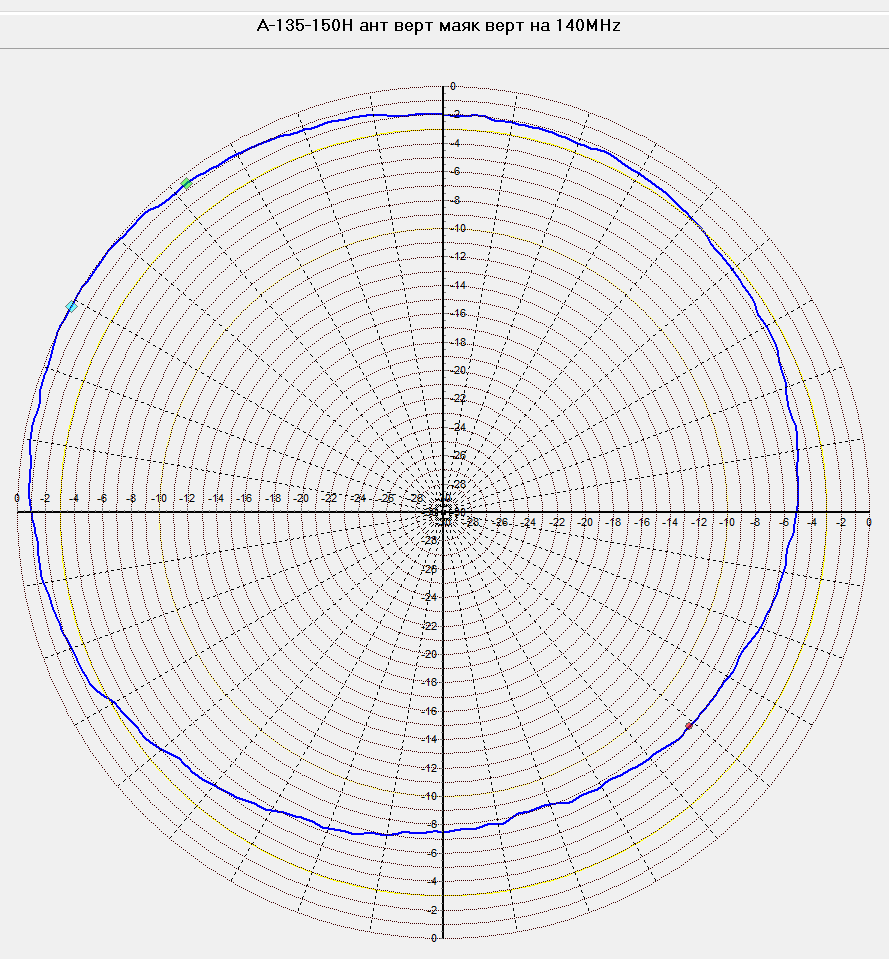

Типовая диаграмма направленности антенны A-135-150 в горизонтальной плоскости

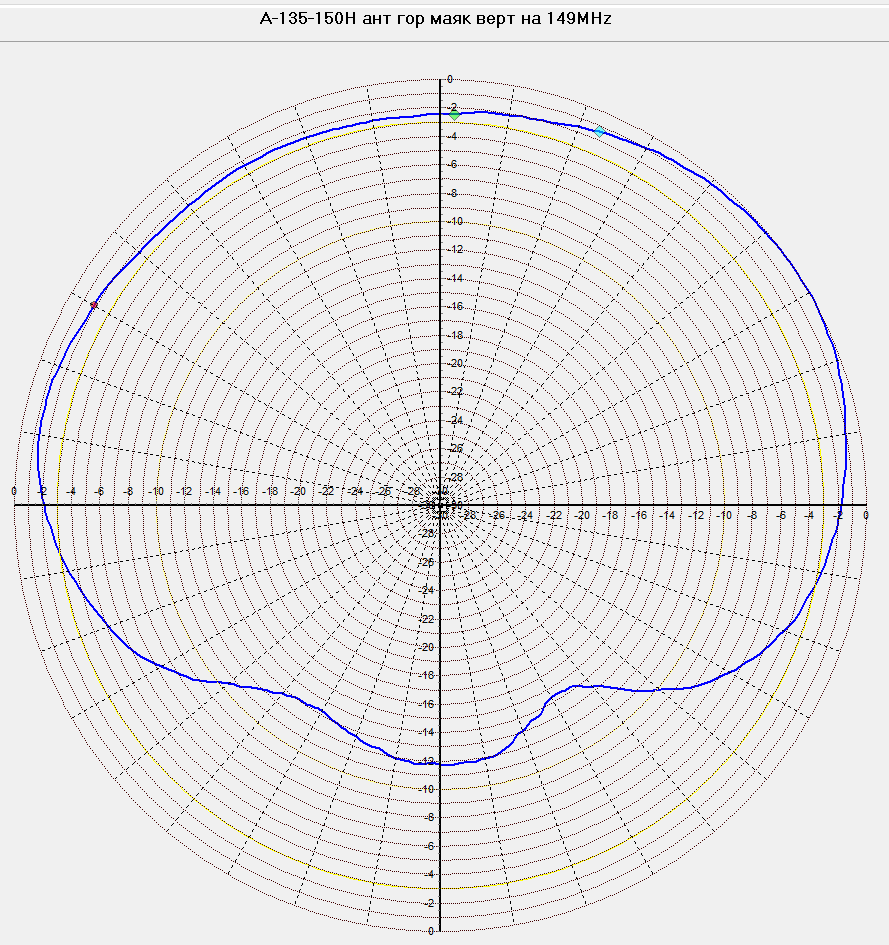

Типовая диаграмма направленности антенны A-135-150 в вертикальной плоскости
|
|
