 | Электрические характеристики
| Модель |
AW7 VHF
|
| Рабочий диапазон частот, МГц |
161-169
|
| Рабочая полоса частот, МГц |
8
|
| Усиление, dBi |
7.8
|
| КСВ, не хуже |
1,5
|
| Поляризация |
вертикальная
|
Допустимая мощность, Вт
|
50
|
| Сектор излучения в H-плоскости (-3 dB) |
3600
|
| Сектор излучения в E-плоскости (-3 dB) |
180
|
| Входное сопротивление, Ом |
50
|
| Настройка |
не требуется
|
Механические характеристики
| Модель |
AW7 VHF
|
| Габариты (ДхШхВ), мм |
877x877х5796
|
| Вес с крепежными узлами, кг |
2,9
|
| Материал излучателей |
латунь
|
| Материал и цвет РПУ |
стеклопластик
|
| Диаметр мачты, мм |
35-70 (CPK-70)
|
| Разъем |
N-мама
|
| |

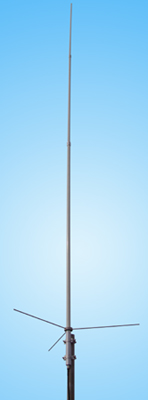

Антенна AW7 VHF
Коллинеарные антенны разборной конструкции очень популярны среди профессиональных строителей систем радиосвязи и ретрансляторов. Но до сих пор на рынке присутствовали только антенны, которые нуждаются в подготовке линейных размеров и настройки на рабочие частоты, составляющие обычно полосу 4-5 МГц.
Фирма Радиал разработала модель коллинеарной антенны, имеющей такие же высокие параметры, но с гарантией в более широкой полосе около 8 МГц по КСВ 1,5 и не требующую процедуры настройки при монтаже и установке.
Необходимо только собрать элементы и трубки стеклопластикового чехла-антенна готова к работе с заявленными параметрами!

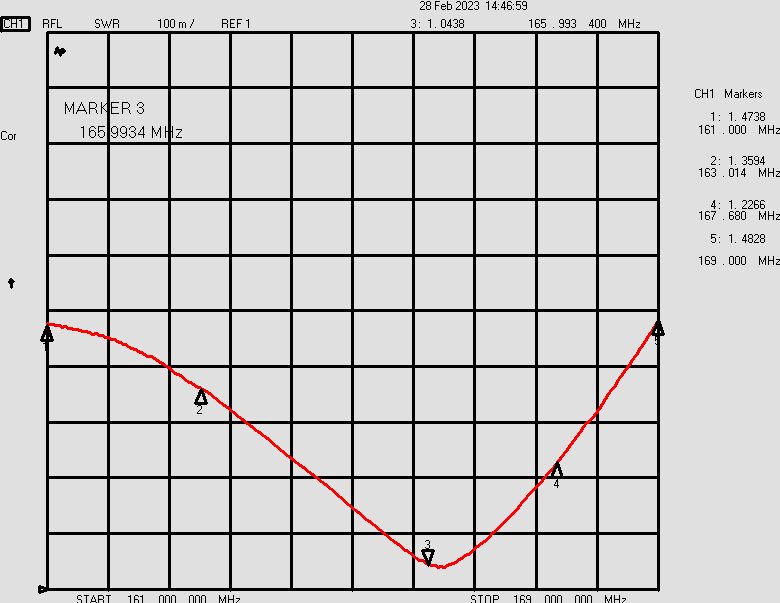

Типовой график КСВ антенны AW7 VHF

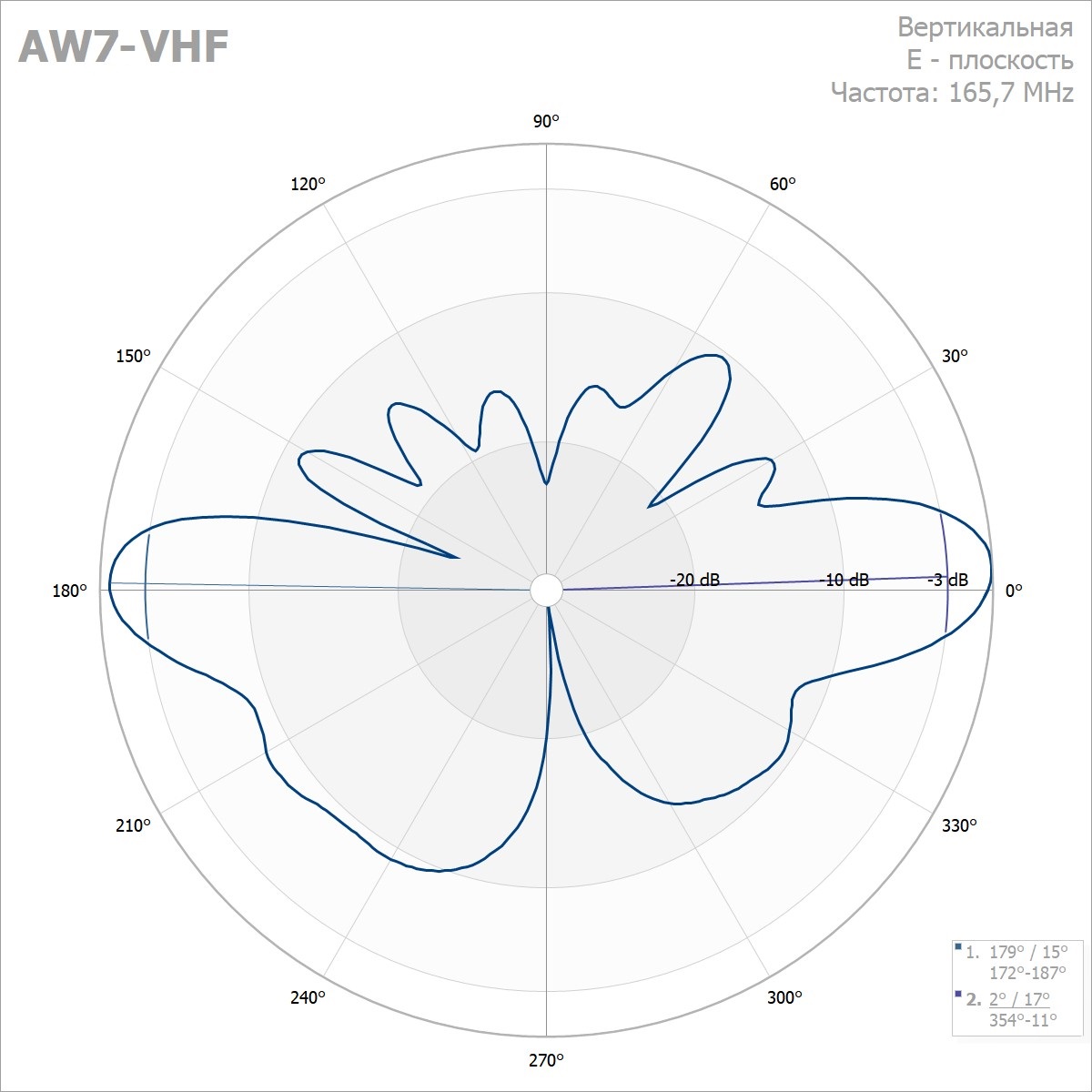

Типовая диаграмма направленности антенны AW7 VHF
|
|
Информация, представленная на этой странице не является официальной офертой.
Для уточнения актуальных параметров свяжитесь с отделом продаж перед оформлением заказа.
|
