| | Электрические характеристики
| Модель |
LA-400-430 |
LA-430-470
|
| Рабочий диапазон частот, МГц |
400-430 |
430-470
|
| Рабочая полоса, МГц |
30 |
40
|
| КСВ, не хуже |
1,5 |
1.5
|
| Усиление OFFSET, dBd |
0
|
Сектор излучения в вертикальной
плоскости по уровню -3dB |
65°
|
| Входное сопротивление, Ом |
50
|
| Допустимая мощность, Вт |
100
|
| Заземление |
на корпус локомотива
|
|
|
Механические характеристики
| Модель |
LA-400-430 |
LA-430-470
|
| Масса, кг |
0,715
|
| Высота в сборе, мм |
80
|
| Материал антенны/излучателя |
АД-31
|
| Материал РПУ |
серый ABS-пластик
|
| Способ крепления |
на горизонт.металл.
поверхность
|
| Допустимая скорость ветра, м/с |
55
|
| Площадь ветрового сопротивления, м2 |
0,008
|
Допустимая скорость ветра при
обледенении (слой льда 12 мм), м/с |
42
|
| Диапазон рабочих температур, °С |
от -50 до +50
|
| Разъем |
N-мама
|
| |

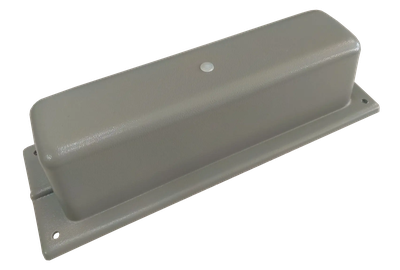

Новые антенны LA-400-430 и LA-430-470 отличаются широкополсностью от других локомотивных антенн линейки "LA".
Данная конструкция позволяют еще больше расширить область их использования. Антенны, как и предшественницы, могут применяться на железнодорожном и на других видах транспорта, а также на стационарных объектах. Чаще всего новые модели востребованы для работы в стандарте TETRA, диапазона 400-430 МГц, а также системы передачи данных могут иметь в своем составе эти мобильные антенны.
Новая широкополосная модель LA-400-430 перекрывает весь паспортный диапазон от 400 до 430 МГц по уровню КСВ не хуже 1,5 без дополнительной настройки. А модель LA-430-470 соответственно диапазон 430-470 МГц
Все модели "LA" имеют низкопрофильную конструкцию, их высота не превышает 80 мм, и они защищены прочным чехлом из ABS-пластика. Это обеспечивает повышенные аэродинамические характеристики и дополнительную электробезопасность антенны. Конструкция заземлена по постоянному току.
Антенна крепится на металлической поверхности крыши локомотива болтами М6, кабель проходит сквозь отверстие в крыше.
ВАЖНО! Параметры антенны гарантируются при ее размещении на металлической поверхности с размером не менее 1х1 метр.

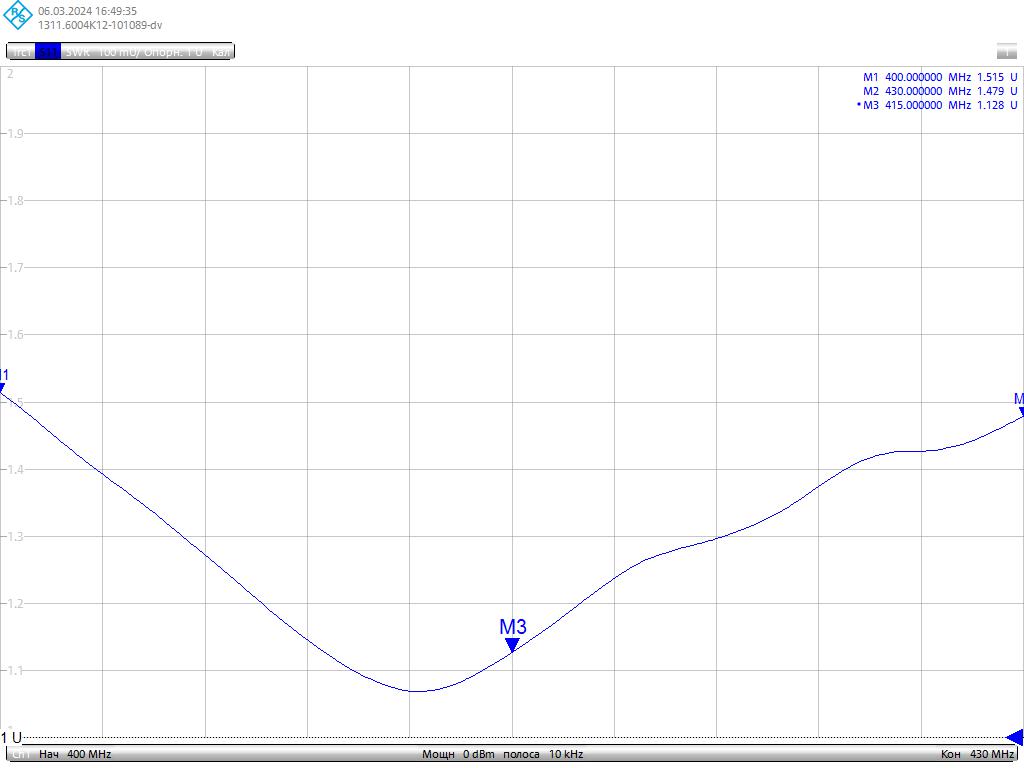

Типовой график КСВ LA-400-430 МГц
|

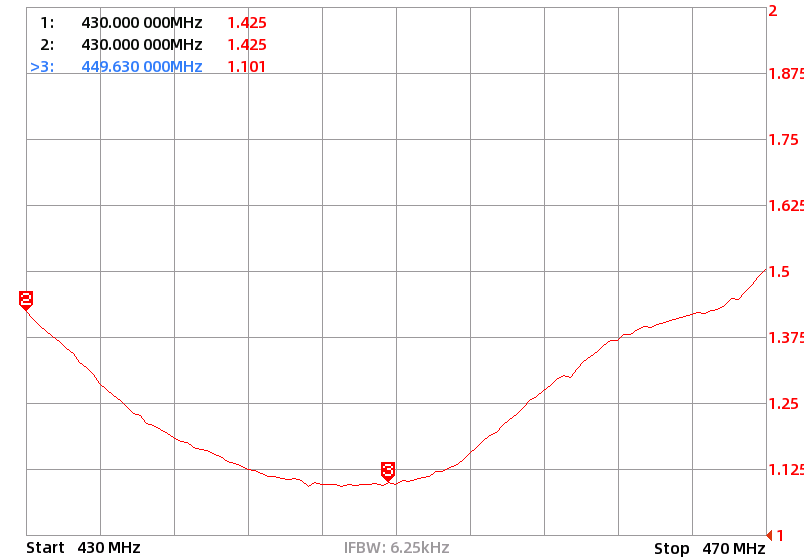

Типовой график КСВ LA-430-470 МГц
|

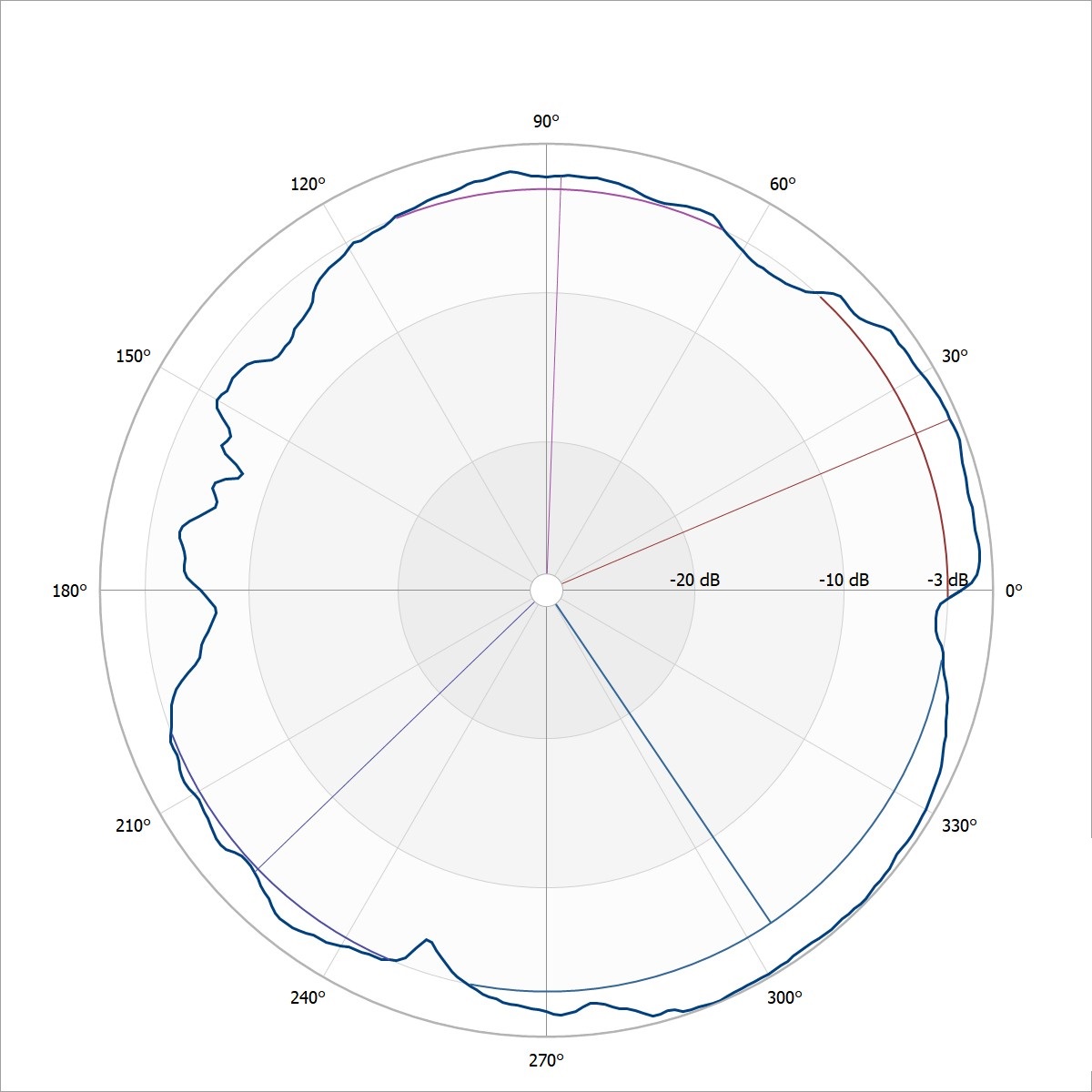

Диаграмма направленности антенны LA-400-430 в горизонтальной плоскости
|

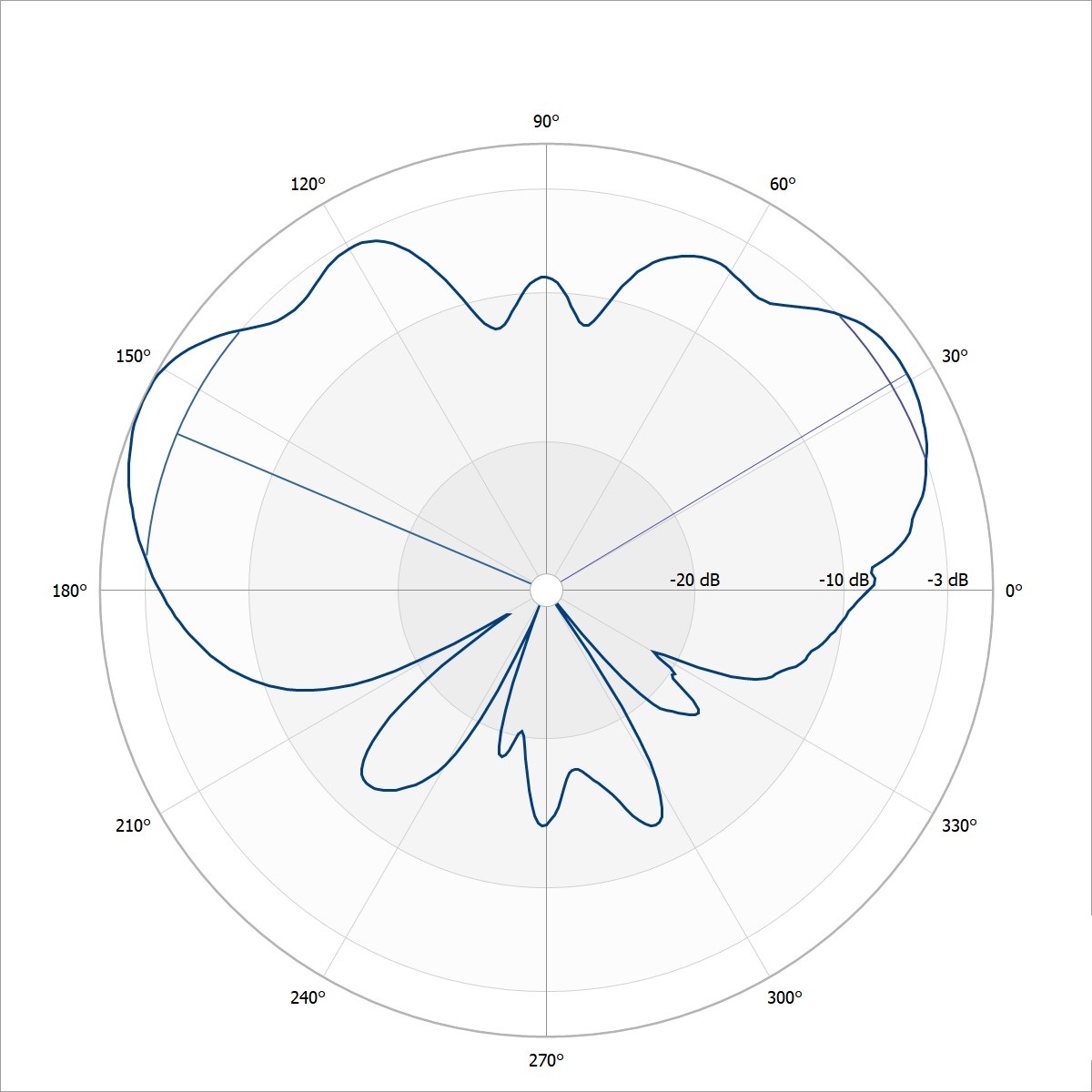

Диаграмма направленности антенны LA-400-430 в вертикальной плоскости
|
|
|
