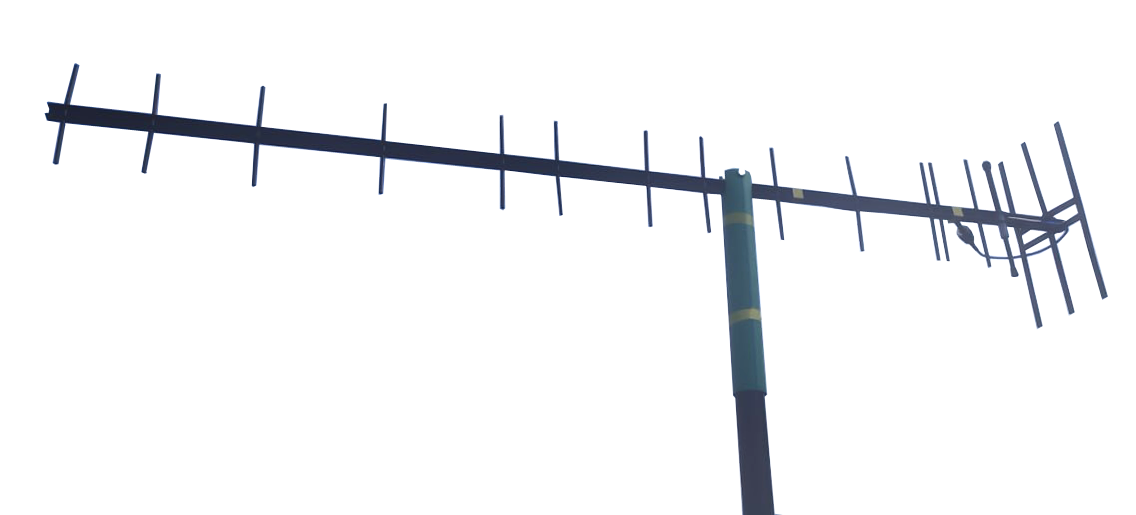

Вертикальная поляризация
|

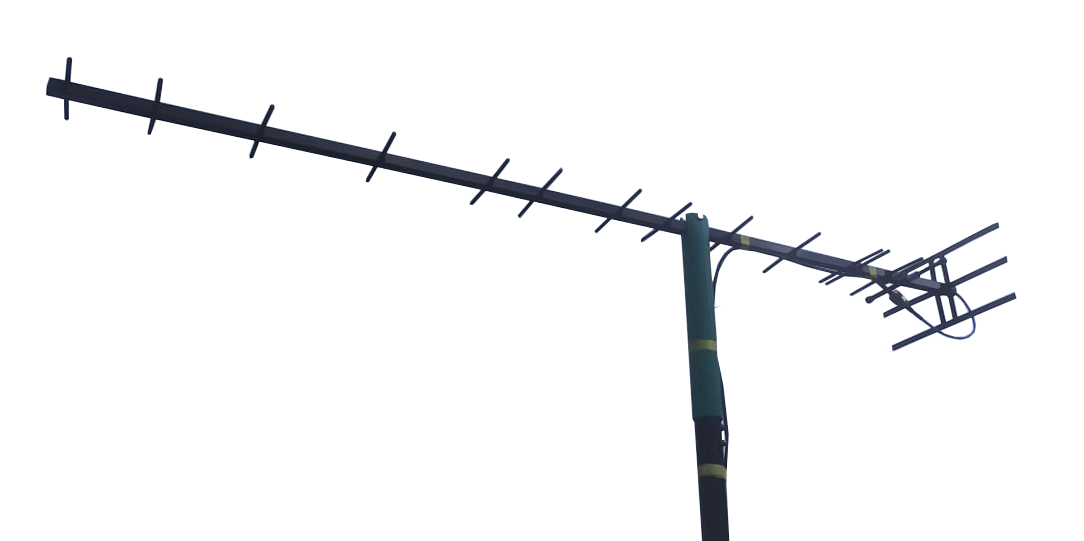

Горизонтальная поляризация
|
| | Электрические характеристики
| Модель |
Y15-868
|
| Рабочий диапазон частот, МГц |
850-876
|
| Рабочая полоса, МГц |
26
|
| КСВ, не хуже |
1,5
|
| Усиление, dBi |
15
|
| Сектор излучения в Е-пл. по ур. -3dB |
280
|
| Сектор излучения в Н-пл. по ур. -3dB |
300
|
| Входное сопротивление, Ом |
50
|
| Поляризация |
вертикальная или горизонтальная
|
| Допустимая мощность, Вт |
100
|
| Грозозащита |
нет
|
|
|
Механические характеристики
| Модель |
Y15-868
|
| Количество элементов |
15
|
| Габариты, мм |
1507х270х130
|
| Масса антенны с крепежным стаканом, кг |
0,5
|
| Материал антенны |
Алюминий
|
| Крепление |
на трубу 32 мм
|
| Разъем |
N-мама
|
| |
С целью достижения наилучших результатов от устройств LORA на 868 МГц разработаны направленные антенны Yagi на 15 элементов с тройным рефлектором — для повышения усиления и улучшенной защиты от помех, приходящих сзади.
Антенна может применяться как в вертикальной, так и в горизонтальной поляризации.

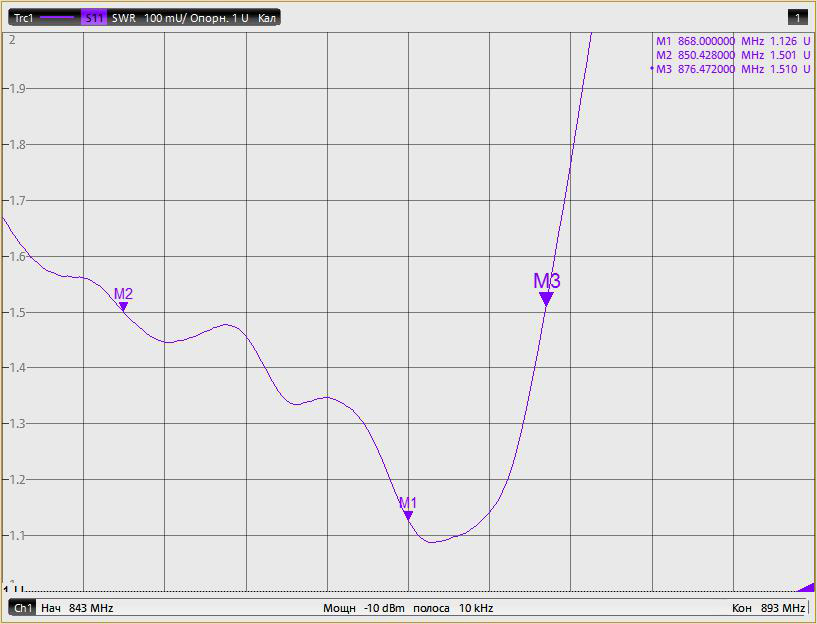

Типовой график КСВ антенны Y15-868

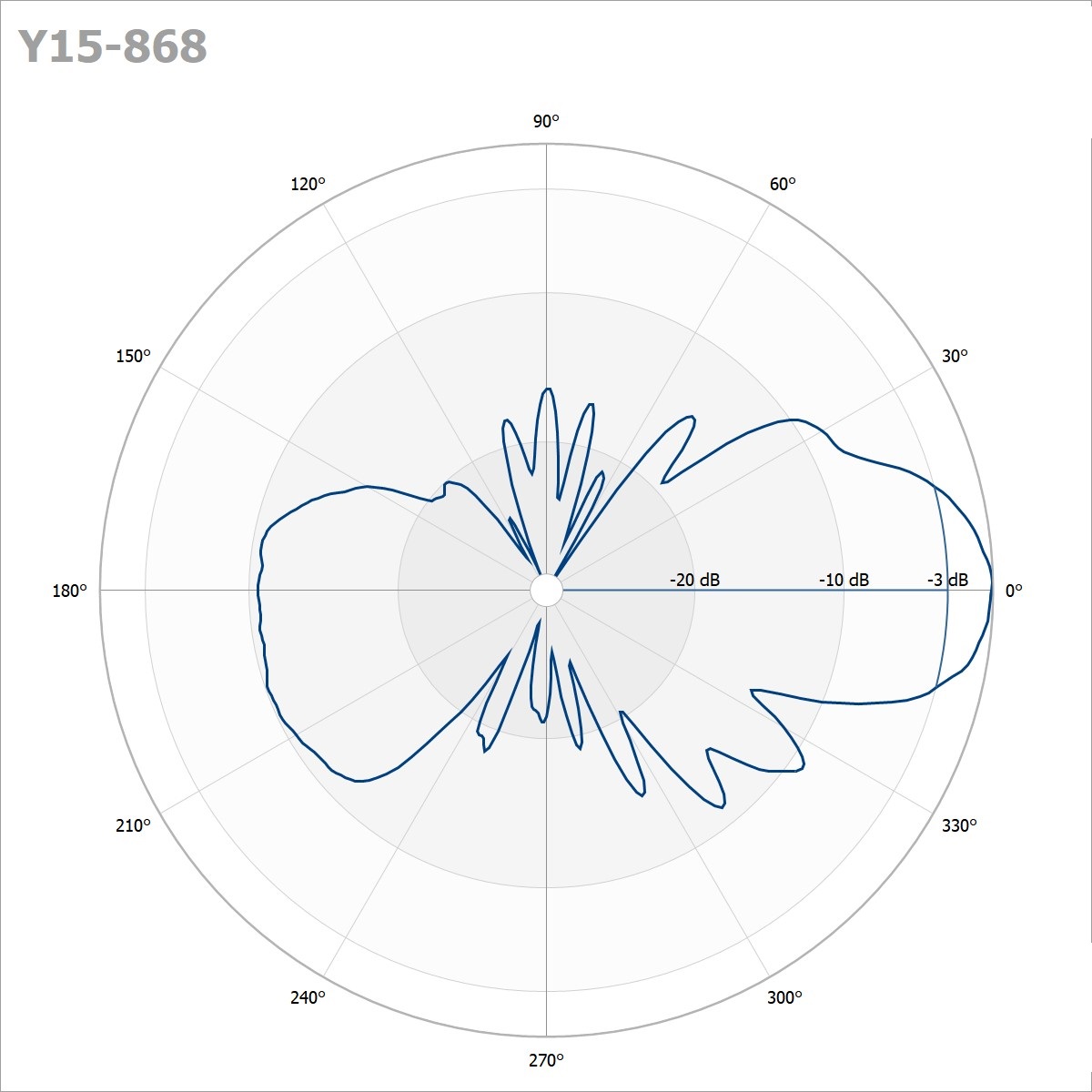

Типовая диаграмма направленности в Е-плоскости
|

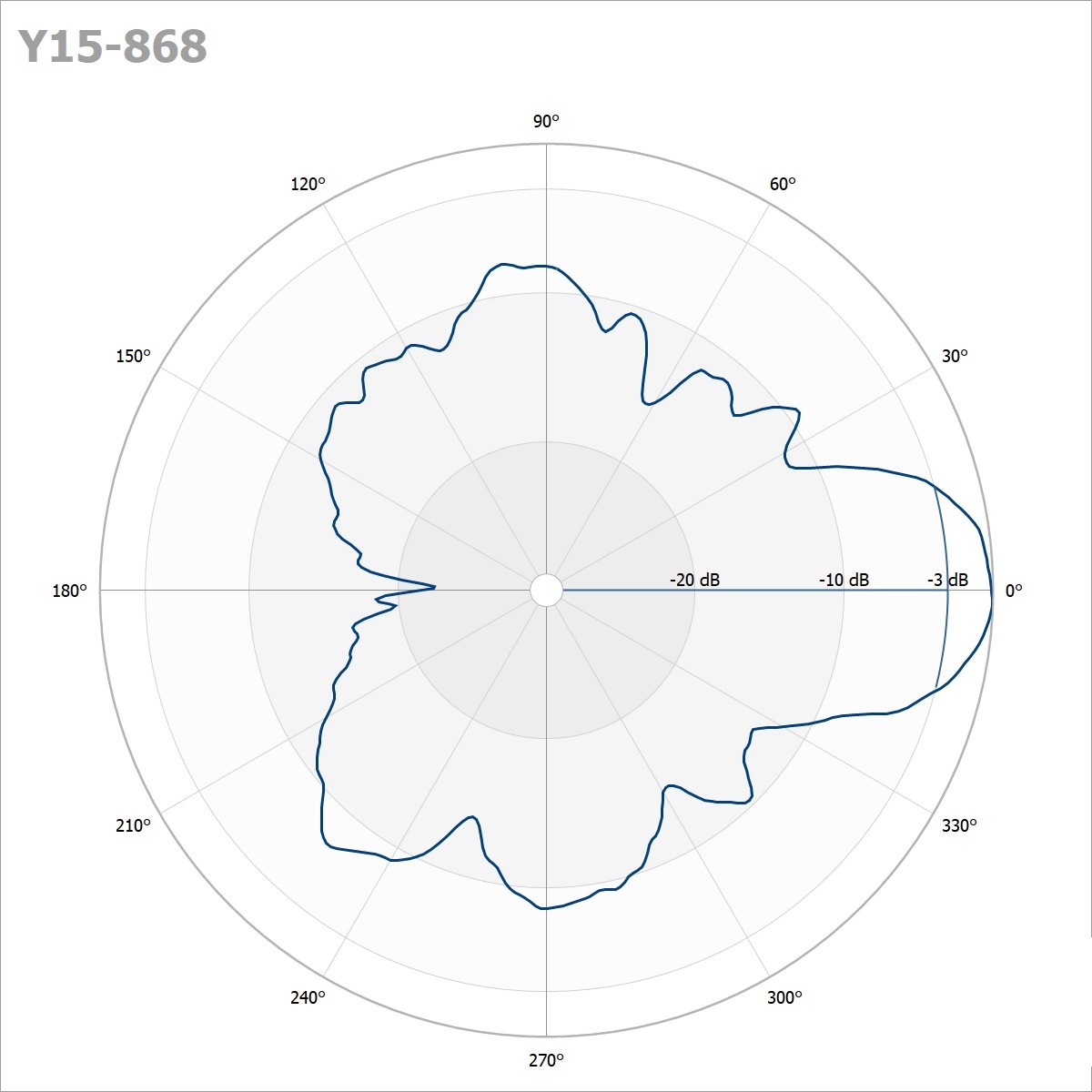

Типовая диаграмма направленности в Н-плоскости
|
|
|
Информация, представленная на этой странице не является официальной офертой.
Для уточнения актуальных параметров свяжитесь с отделом продаж перед оформлением заказа.
|
