    Антенна абонентская SU-10-3G
    1920 – 2170 МГц

    Антенна абонентская SU-10-3G  1920 – 2170 МГц

    Электрические характеристики

    Модель SU-10-3G
    Рабочий диапазон частот, МГц 1920 – 2170
    Усиление, dBi 11
    КСВ, не хуже 1.5
    Отношение вперед/назад, dB нет
    Поляризация вертикальная
    Допустимая мощность, Вт 50
    Сектор излучения в H-плоскости (-3 dB) 35°
    Сектор излучения в E-плоскости (-3 dB) 48°
    Входное сопротивление, Ом 50

    Механические характеристики

    Модель SU-10-3G
    Габариты (ДхШхВ), мм 265x195x50
    Вес, кг 0,5
    Допустимая скорость ветра, м/с 40
    Материал излучателей медь
    Материал и цвет РПУ серый АБС-пластик
    Крепеж На мачту 30-220 мм хомутами "Norma" или крепе-жом
    СР-55D, CP-115, CP-220
    Разъем N-мама

    Антенна абонентская SU-10-3G предназначена для подключения к модему стандарта 3G. Использование данной антенны позволяет существенно улучшить качество связи и дает возможность уверенно принимать сигнал там, где это невозможно при использовании модема с простой встроенной антенной. Антенна имеет всепогодное исполнение благодаря морозоустойчивому чехлу из АБС-пластика.

    Панельный разъем этой антенны размещен на обратной стороне корпуса. Элементы крепежа смещены в сторону для удобства герметизации разъема.

    Антенна может крепиться на мачту или на стену. При этом следует обязательно направлять антенну в сторону базовой станции.

    SU-10-3G в Е-плоскости

    SU-10-3G в H-плоскости

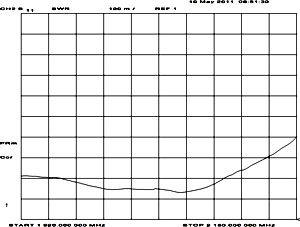

    График КСВ антенны SU-10-3G
