| | Электрические характеристики
| Модель |
TPF4-12U
|
| Рабочий диапазон частот, МГц |
400-490
|
| Потери не более (с подстройкой), dB |
2,2
|
| Минимальный разнос TX/RX, МГц |
3,5
|
| Максимальная полоса пропускания по приему, МГц |
1,5
|
| Максимальная полоса пропускания по передаче, МГц |
0,6
|
| Изоляция не менее, dB |
70
|
| КСВ не хуже |
1.5
|
| Максимальная подводимая мощность, Вт |
200
|
| Импеданс, Ом |
50
|
| Диапазон рабочих температур с гарантированной стабилизацией, 0С |
от -30 до +60
|
| Электрическая длина резонатора |
1/4λ
|
|
|
Механические характеристики
| Модель |
TPF4-12U
|
| Диаметр резонаторов, мм (дюймы) |
116 (4")
|
| Масса, кг |
16,6
|
| Разъемы |
N-мама
|
| Крепеж в 19" стойку |
есть
|
| Габариты, мм |
450x510x365
|
| |
Триплексер – устройство, обеспечивающее работу на одну антенну 3-х приемо-передающих каналов с высокой выходной мощностью.
Модель TPF4-12U разработана специально для многоканальных систем связи, где возникает задача объединения нескольких передатчиков и нескольких приемников на одну антенну.
Данная модель триплексера построена на основе последовательно включенных по полосовой и полосно - режекторной схемах коаксиальных резонаторов. Обладает тремя степенями настройки: частота, величина разноса ТХ/RX, уровень режекции и пропускания.

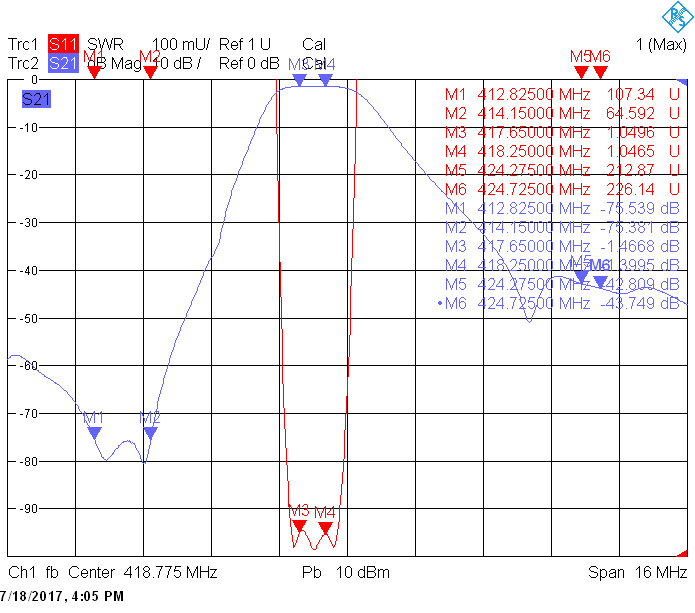

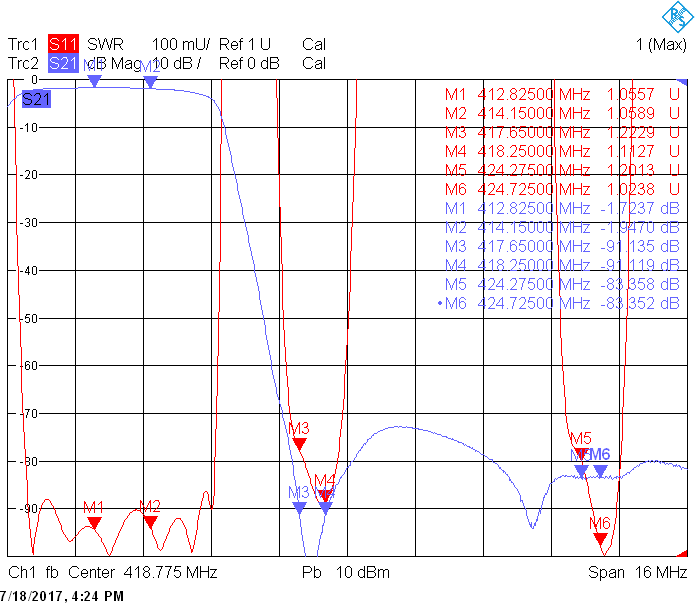

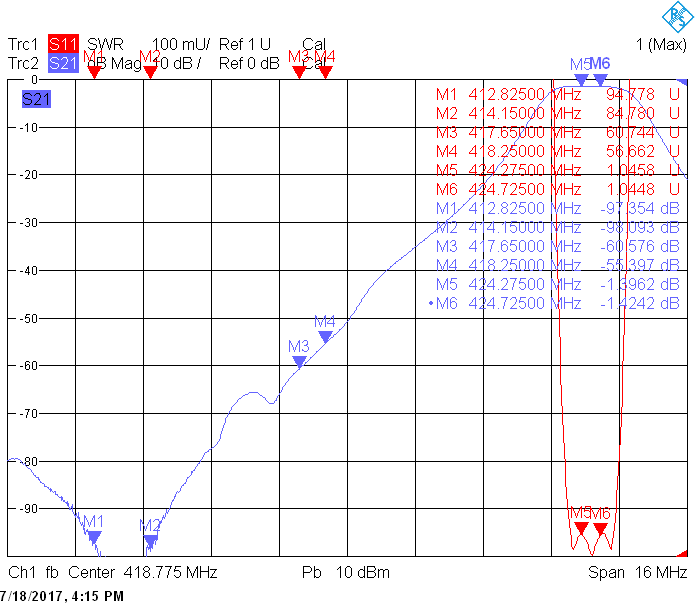

Типовые амплитудно-частотные характеристики триплексера TPF4-12U.
|
|
